Tannoy Arden Speaker 조립



다이아 프램 및 커버.. 중, 고역 확장 드라이버와 우퍼로 구성된 15인치 동축 유니트









조립 완료된 모습







엣지는 천엣지를 사용해 교환없이 반영구적으로 사용.









1,500Hz 크로스오버 네트워크









중, 고역 조절  ATT 5단셀렉터와 명판









스피커 결선 단자와 그릴 명판









맥킨토시 복각. 굵은선도 결선이 가능한 24K 순금 도금 바인딩포스트











배선재(18AWG TA 0.75SQ )

피복 : 테프론, 선재 : 주석 도금

UL규격의 고품질 배선재로 고열의 납땜인두. 라이터불에도 타지 않는 테프론 선재로 진공관 앰프제작시 최적임.









피복을 벗기고 끝부분에 약간의 납을 먹여 네트워크 배선









Tannoy Arden 인클로저(500×850×360mm).









인클로저에 네트워크 및  ATT 부착.









유니트 결선 및 인클로저에 장착.









인클로저 후면에 스피커 바인딩포스트 체결









15인치 동축유니트 장착 완료.

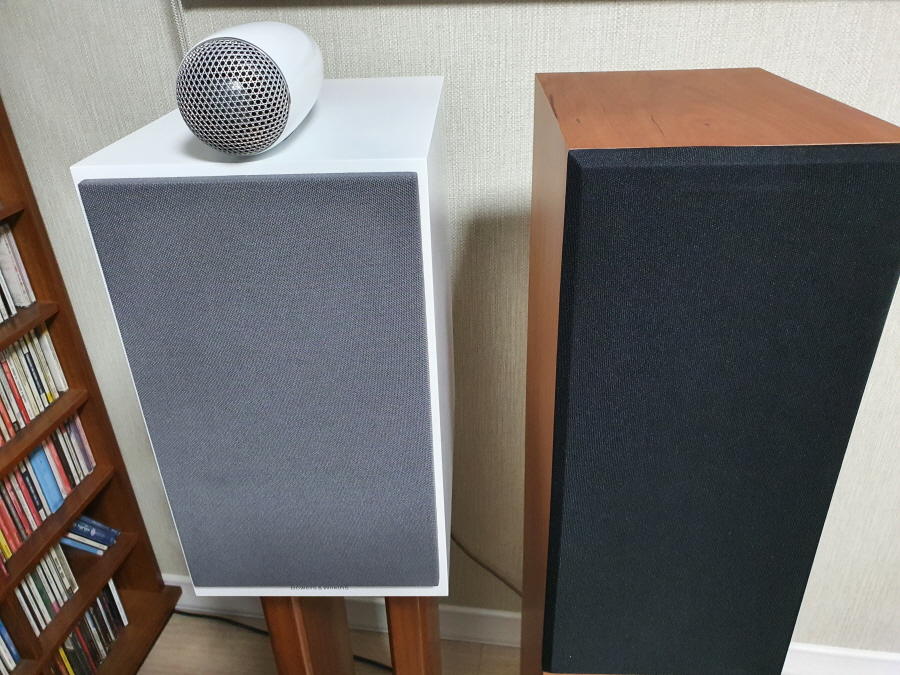

별도의 테두리가 있는 그릴을 부착해 조립 완료.

맥킨토시 C40+MC7300에 연결해 음감하니 저음이 약간 부족한 느낌이다.

에이징이 끝나면 탄탄하고 밀도있고 부드러운 소리를 내주기를 기대하며 기다려 본다.

이번에도 동호인 모임에서 도움을 받아 조립했다..늘 감사한 마음으로 하루하루를 보냅니다.









그러고 보니 두놈 중 한놈을 내보낼 일이 남아있네.









Original Tannoy Arden Speaker
